低壓配電柜中的主母線，出任了電流分派的每日任務。設計方案主母線的規格型號時，必須充分考慮以下好多個關鍵要素：

　　1、際負荷電流有關，與高壓開關柜的溫度息息相關。

　　2、主母線的動耐熱性。主母線的動、耐熱性就是說低壓開關柜的動、耐熱性。動可靠性指的是主母線的峰值耐受性電流，它務必超過系統軟件的沖擊性短路電流峰值；耐熱性指的是短時間耐受性電流，它指數相當于峰值耐受性電流除于峰值n。

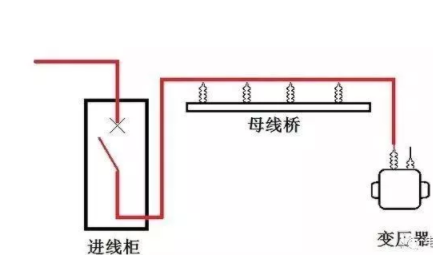

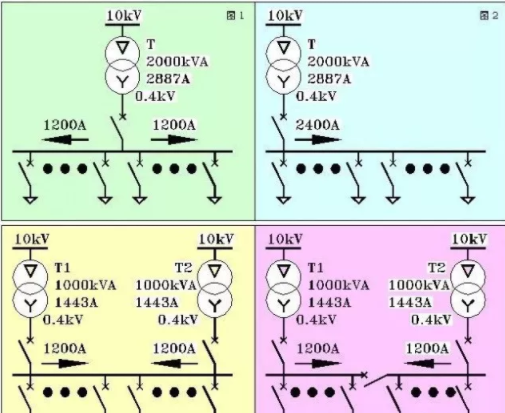

　　圖中的變壓器容積為2000kVA。設變壓器的特性阻抗工作電壓是6%，因此有：

　　變壓器的額定值電流：

　　變壓器的短路電流：

　　變壓器的沖擊性短路電流峰值：

　　因而，人們挑選的低壓開關柜，它的主母線的峰值耐受性電流務必超過101kA，取名為105kA；它的主母線的短時間耐受性電流為：，高壓開關柜的動耐熱性與高壓開關柜的構造密切相關，而且由該柜型的型式檢驗唯一決策。

　　我們來分析圖表1的狀況：

　　1）因?yàn)槭茈姸嗽谀妇€(xiàn)的正中間，因而運作電流流動性方位從正中間偏向向兩邊。

　　2）母線電流較大之處于正中間受電處，兩邊端點為電流最少處。

　　3）母線一切一處產生短路故障時，短路電流相當于系統軟件短路電流。

　　4）一般地，配電箱中的母線橫截面主要參數是按變壓器額定值電流設計制作的，因而圖例系統軟件的母線橫截面容許承重的額定值電流值理應是3000A。在本例中，能夠考慮到選用2500A主母線。但標準是：采用2500A系統軟件母線后，整柜的峰值耐受性和短時間耐受性務必考慮105kA和50kA的規定。特別注意的是：變壓器容積一般取名為配電設備容積的1.2倍，這時變壓器的高效率最大。

      我們來分析圖表2的狀況

　受電端在母線的最左邊，這時母線左邊的電流相當于較大配電設備電流，即2400A，母線右邊的電流為零。因?yàn)槟妇€(xiàn)的橫截面是統一的，因而圖2的母線橫截面按3000A額定電流來選擇。圖2母線中一切一處的短路電流相當于系統軟件短路電流，因而主母線的峰值耐受性和短時間耐受性務必考慮變壓器主要參數規定。
